LED显示屏构造及显示原理

LED显示屏越来越广泛的应用于我们的日常生活中,相信你对它一定不陌生,但很少有人详细了解LED显示屏,重庆彩光科技示带您一起来了解下。



(一)LED显示屏构造


1、金属结构框架,其作用是构成内框架,搭载显示单元板或模组等各种电路板以及开关电源

2、显示单元:是LED显示屏的主体部分,由LED灯及驱动电路构成。户内屏就是各种规格的单元显示板,户外屏就是模组箱体。

3、扫描控制板:该电路板的功能是数据缓冲,产生各种扫描信号以及占空比灰度控制信号。

4、开关电源:将220V交流电变为各种直流电提供给各种电路。

5、传输电缆:主控仪产生的显示数据及各种控制信号由双绞线电缆传输至屏体。

6、主控制仪:将输入的RGB数字视频信号缓冲,灰度变换,重新组织,并产生各种控制信号。

7、专用显示卡及多媒体卡:除具有电脑显示卡的基本功能外还同时输出数字RGB信号及行,场,消隐等信号给主控仪。多媒体除以上功能外还可将输入的模拟Video信号变为数字RGB信号(即视频采集)。

8、电脑及其外设备。


(二)LED显示屏工作原理


以计算机为处理控制中心,LED显示屏与电脑显示器(VGA)窗口某一区域逐点对应,显示内容实时同步,屏幕映射位置可调,可方便随意地选择显示画面的大小。


显示点阵采用超高亮度 LED发光管(红、绿双基色),256级灰度,颜色变化组合65536种,色彩丰富逼真,并支持VGA 24位真彩色显示模式。


配备图文信息及三维动画播放软件,可播放高质量的图文信息及三维动画。播放软件显示信息的方式有覆盖、合拢、开帘、色彩交替、放大缩小等十多种形式。


使用专用节目编辑播放软件,可通过键盘,鼠标、扫描仪等不同的输入手段编辑、增加、删除和修改文字、图形、图像等信息。


编排存于控制主机或服务器硬盘,节目播放顺序与时间,实现一体化交替播放,并可相互叠加。 可以接收显示录像机、影碟机等视频信号。


LED显示屏通常由主控制器、扫描板、显示控制单元和LED显示屏体组成,主控制器从计算机显示卡获取一屏各像素的各色亮度数据,然后分配给若干块扫描板,每块扫描板负责控制LED显示屏上的若干行(列),而每一行(列)上的LED显示信号则用串行方式通过本行的各个显示控制单元级联传输,每个显示控制单元直接面向LED显示屏。


主控制器所作的工作,是把计算机显示是配卡的信号转换成LED显示屏所需要的数据和控制信号格式 。

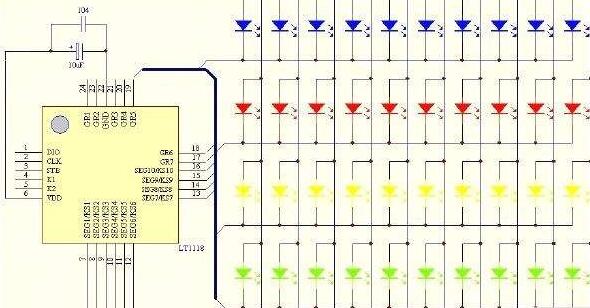

显示控制单运的作用,和图像显示屏的情况类似,一般由带有灰度级控制功能 的移位寄存器锁存器构成。只是视频LED显示屏的规模往往更大,所以应该使用集成规模更大的集成电路。


扫描扳一方面它接受主控制器的视频信号,另一方面把属于本级数据传送给自己的各个显示控制单元,同时还要把不属于本级的数据向下一个级联的扫描扳传输。视频信号和LED显示数据,在空间、时间、顺序等各方面的差别,都需要有扫描板来协调。
